Интегрированная автоматизированная система для тяговой подстанции

Структура системы

Система состоит из двух уровней: железнодорожная платформа и подстанция. На уровне подстанции, локальная станция мониторинга и удаленная станция имеют соединение Gigabit Ethernet с диспетчерским окончанием. Локальная станция связывается с железнодорожной платформой с помощью промышленного коммутатора, фиксирует сообщения, события с устройств на платформе, а также дает команды контроля и расчета. Она связывается с DC-системой, ваттметром и устройствами в сети при помощи коммутатора.

Сетевые требования

Обеспечивает процесс распределения электроэнергии с использованием двойной кольцевой топологии. Используемые промышленные коммутаторы могут работать в условиях широких колебаний электроэнергии. Они должны быть устойчивыми к гармоническим волнам, работать в условиях fast pulse cluster с амплитудой +4Кв, и быть невосприимчивыми к резким скачкам напряжения в сети.

Реализация

Коммутаторы SICOM3004/KIEN2012 подключены к различным релейным защитным устройствам, что дает возможность объединить их в кольцевую сеть.

Коммутаторы SICOM3024/KIEN3024 работают в сети станции, образуя двойную звездообразную топологию. Они осуществляют коммуникацию и отслеживание защитных устройств.

Коммутатор KIEN1005 и медиа-конвертер KOM300 используются в локальной сети.

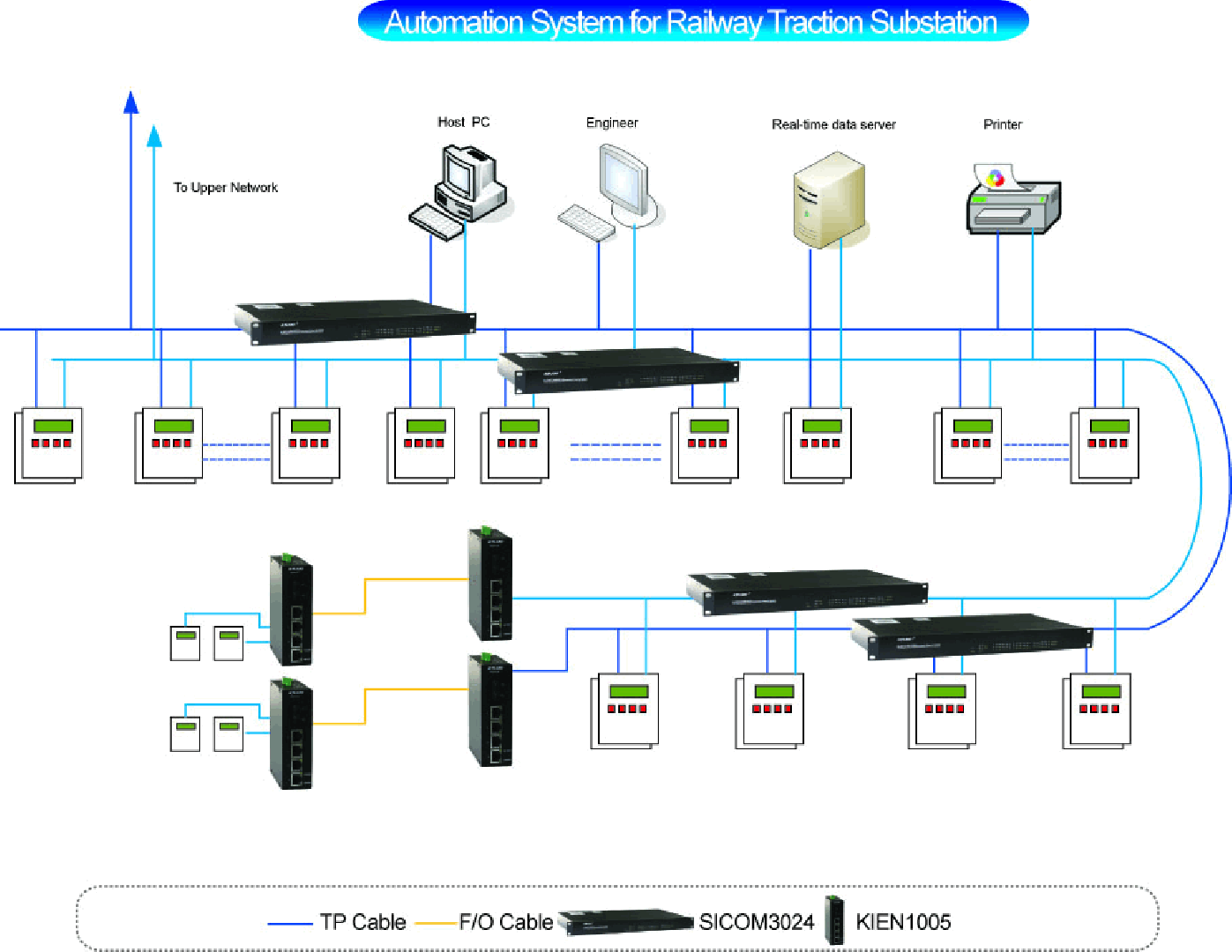

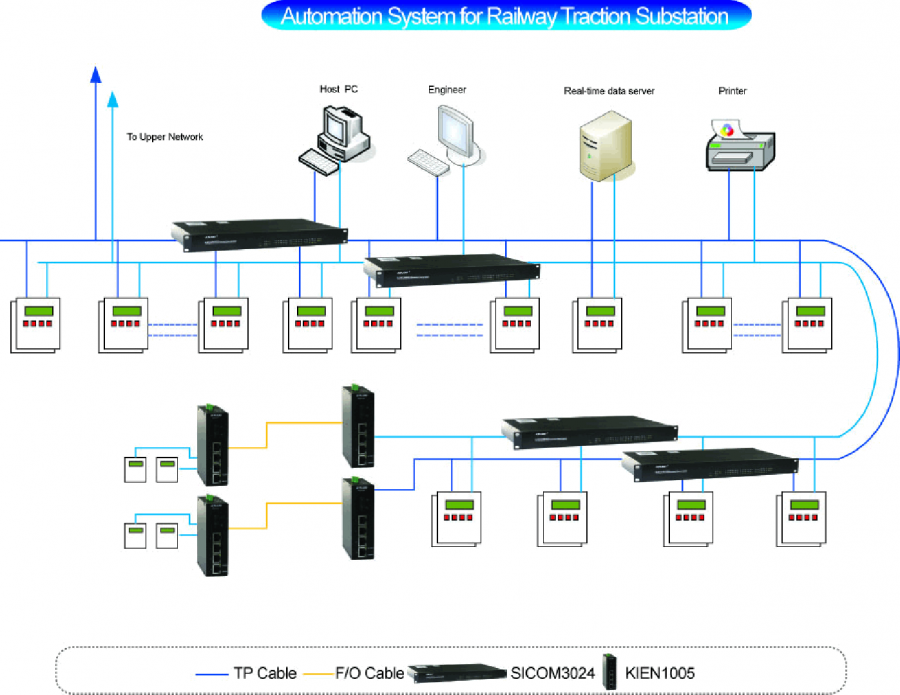

Схема сети

Нажмите для увеличения
