Производитель: Kyland

Описание:

Сервер точного времени (Time Server) на DIN Rail: источник GPS/BDS/GLONASS синхронизация PTP, IRIG-B, NTP / SNTP

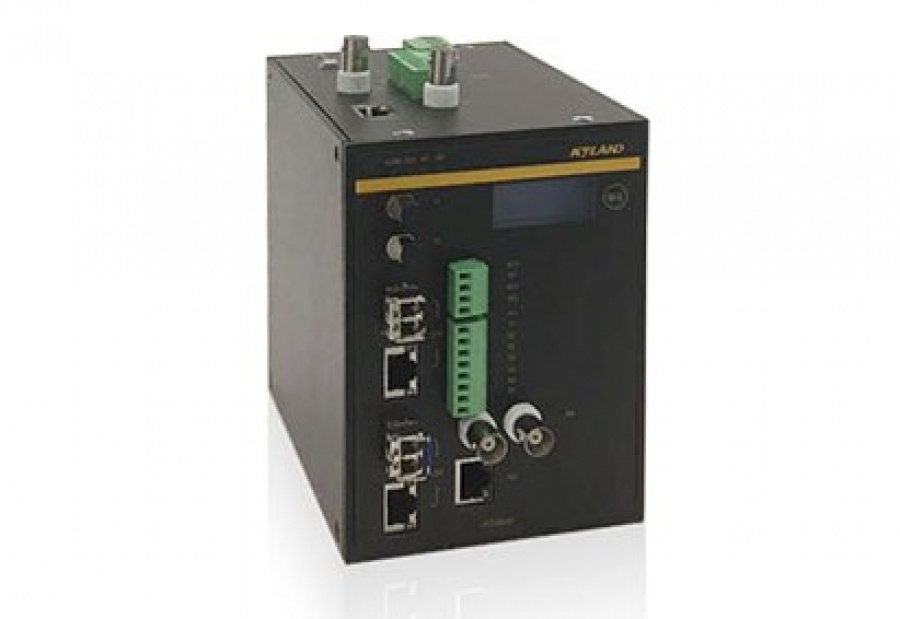

PTS-DR200 - многофункциональный сервер точного времени для монтажа на DIN-рейку. Представляет собой компактное устройство, обеспечивает синхронизацию удаленных устройств по сети Ethernet 10/100Base-T по протоколам IEEE 1588-2008 (PTP ver. 2, Precision Time Protocol) и NTP (Network Time Protocol) и др.. Для синхронизации сервера используется встроенный приемник ГЛОНАСС/GPS или внешние входные сигналы PTP, IRIG-B, NTP / SNTP. Имеет многорежимный выбор источника логической и резервной внутренней  функции времени Sky-Grounding.  Для синхронизации внешних устройств могут быть использованы следующие протоколы и выходные сигналы PTP, NTP, IRIG-B, 1PPS, 1PPM, 1PPH и TOD, а также TMS (Time Management System), для работы согласно по IEC61850, IEC60870-5-104, SNMP, Modbus TCP, DNP через TCP и т. д. Устройство может генерировать точный сигнал GOOSE для запуска события для мониторинга IED в энергосистеме и позволяет абоненту GOOSE отправлять статус времени по IEC61850 MMS. Управление через WEB-сервер или SNMP.

Иеется встроенный управляемый коммутатор с 2-мя комбо-портами Gigabit Ethernet с независимыми IP-адресами (2 х 100/1000M Ethernet порта RJ45 или SFP).

Особенности:

  • Компактный корпус на DIN-рейку;
  • Высокоточная синхронизация через (GPS, BDS, GLONASS);
  • Внешняя синхронизация (PTP, IRIG-B, NTP / SNTP);
  • Высокоточный стабильный генератор OCXO с отличной производительностью;
  • Поддержка протоколов PTP, NTP / SNTP, IRIG-B, PPS, TOD;
  • Создание отчета SNMP, IEC61850 MMS, IEC60870-5-104 и DNP через TCP и т. Д.
  • Управление через Web, SNMP и т. Д.



Функции
Источник сигнала GPS, BDS, GLONASS
PTP вход
IRIG-B оптический вход и IRIG-B TTL вход
NTP/SNTP вход
Временная синхронизация PTPv2
PTP Grandmaster
PTP Slave
PTP BC
Power profile(IEC 61850-9-3 2016)
NTP/SNTP Сервер
IRIG-B демодулированный выход (B000~B007 Format; TTL, RS485 and Optical output)
IRIG-B модулированный выход (B120~B127 Format)
TOD serial time coding (RS232 and RS485 Interface; TOD, NMEA-RMC, NMEA-ZDA and Customized Serial Message)
Конвертация IRIG-B в PTP, NTP/SNTP и TOD
PTP в NTP/SNTP, IRIG-B и TOD
Time Management GOOSE publisher by PPS, PPM as time trigger
GOOSE subscriber to do time measurement
Report time status by IEC61850 MMS, IEC60870-5-104, DNP over TCP etc.
Управление устройством SNMP v1/v2c/v3, (no trap)
WEB настройка и управление
Технические характеристики
Спутниковый приемник Каналы:
72 канала слежения
GPS L1 C/A, GLONASS L1, BeiDou(BDS) B1

Чувствительность слежения:-167dBm
Чувствительность приема:-160dBm
Входные интерфейсы Sat вход: 3.3V DC, BNC connector
TTL: BNC разъем, IRIG-B, one port
Оптический вход: Multi-mode, 850nm, ST connector, IRIG-B, one optional port
Сетевые интерфейсы Ethernet:
2 х 100/1000M Ethernet порта RJ45 или 100M SFP или 1000M SFP

PTP v2:
Grandmaster, Slave and Boundary clock
E2E, P2P
802.3, IPv4

NTP/SNTP: NTP/SNTP Server Mode
Выходные интерфейсы TTL(BNC): BNC connector, IRIG-B or PPS software configurable, two ports
TTL(Terminal): Terminal connector, IRIG-B or PPS software configurable, four ports
Fiber: Multi-mode, 850nm, ST connector, IRIG-B or PPS software configurable, one optional port
TOD: RS232/RS485, RJ45, 1PPS+TOD, one port
IRIG-B Modulated: IRIG-B modulated signal, peak to peak 3~12V and modulated ratio 3:1~6:1 software configuration, two ports
Contact: Maximum 300VDC, 10mA, PPS or PPM software configurable, two ports
Alarm Interface Relay:
NC and NO relay alarm contact, 3-pin 5.08mm-spacing plug-in terminal block, 250 VAC Max, 3 A Max
Консольный порт RS232, RJ45, один порт
Дисплей LED:
System alarm: ALARM
Antenna status: ANT
Antenna fix: FIX
Time lock status: LOCK

LCD: Display Date and Time
Питание Входное напряжение:
100-240VAC,50/60Hz;110-220VDC(85-264VAC/85-300VDC)
24VDC(21.6-26.4VDC)
48VDC(43.2-52.8VDC)
12-36VDC(Опционально)

Клемма питания: 3-pin 7.62 mm-spacing plug-in terminal block
Энергопотребление: <20 Вт
Физические характеристики Корпус: Металл
Охлаждение: Естественное, без вентилятора
Габариты (WxHxD): 102×140×149mm (4.02×5.51×5.87 in.)
Вес: <2 кг (4.41pound)
Условия окружающей среды Рабочая температура: -20 ~ +70? (-4°F to 158°F)
Температура хранения: -30 ~ +80? (-22°F to 176°F)
Относительная влажность: от 5% до 95% (без конденсации)
Гарантия 5 лет
Точность синхронизации
PPS Fiber≤60ns
TTL≤60ns
RS485≤0.5µs
Contact≤3µs
IRIG-B Fiber≤60ns
TTL≤60ns
RS485≤0.5µs
Modulated≤3µs
TOD RS232≤5ms
RS485≤5ms
1PPS+TOD ≤60ns
NTP ≤50µs
PTP ≤50ns



Power
3 48VDC(43.2-52.8VDC) один блок питания
5 24VDC(21.6-26.4VDC) один блок питания
7 100-240VAC,50/60Hz;110-220VDC(85-264VAC/85-300VDC) один блок питания
A 12-36VDC один блок питания
OSCILLATOR
1 TCXO(<55µs/1h)
2 OCXO(<12µs/12h)
3 OCXO(<6µs/24h)
SATELLITE
1 GPS/BDS/GLONASS конфигурированный вход
PTP
0 N/A
1 PTPv2
FIO
0 N/A
1 FI (ST 850nm MM) + FO (ST 850nm MM)

SOFTWARE Описание
N/A WEB (Default)
PTS-DR200-S1 WEB + SNMP
PTS-DR200-S2 WEB + IEC60870-104 + DNP TCP
PTS-DR200-S3 WEB + IEC60870-104 + IEC61850 MMS
PTS-DR200-S4 WEB + TMS GOOSE Trigger + IEC61850 MMS



  Артикул Описание
PO (Demo#1) PTS-DR200-3-1111 48VDC,GPS/BDS/GLONASS,TCXO,PTPv2, FIO, WEB
PO (Demo#2) PTS-DR200-5-1110 24VDC,GPS/BDS/GLONASS,TCXO,PTPv2, WEB + SNMP

Габариты:
