S7200
Производитель: Deviser
Описание:
Цифровой ТВ анализатор DVB-C/C2, DVB-S/S2, DVB-T/T2, ATSC, ISDB-Tb, IPTV

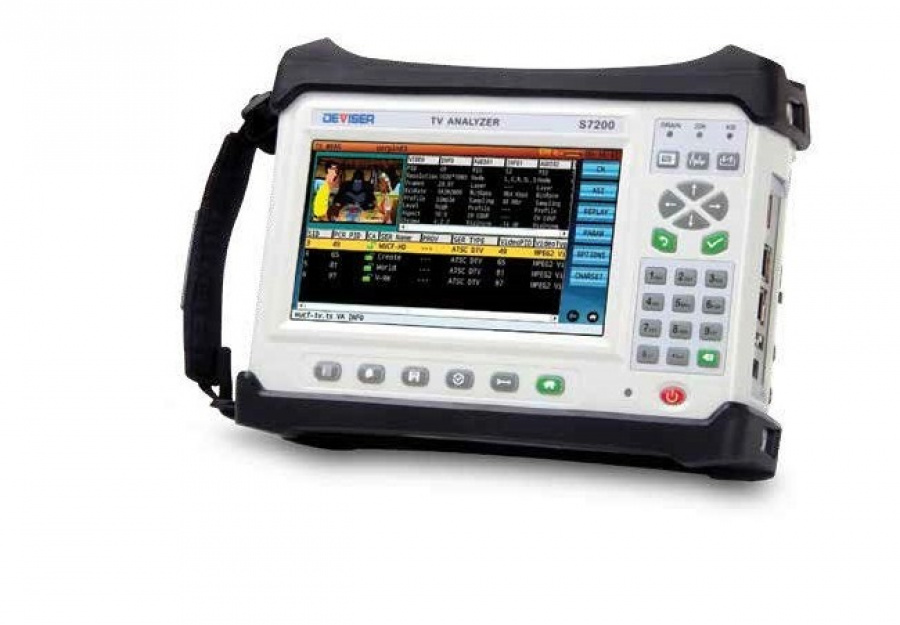

ТВ анализатор S7200 выполнен по принципу All-in-one (Все в одном приборе) и совмещает в себе функционал по приему телекоммуникационных DVB потоков с различных источников ATV, SAT/DVB-S/S2, DVB-C/C2, DVB-T/T2, DVB-H, ATSC и ISDB-T (опции), IPTV, TS, ASI, а также позволяет принять DVB ТВ потоки с оптического входа (опция).
S7200 Deviser предназначен для измерения параметров аналоговых и цифровых телевизионных сигналов. Анализатор S7200 оснащен цветным сенсорным TFT ЖК дисплеем с диагональю 7" с разрешением 4К для вывода параметров измерений. S7200 Deviser поддерживает ввод программ кабельного телевизионного вещания в диапазоне частот: 5...1000МГц (TV); Спутникового телевизионного вещания в кабеле с диапазоном частот 950...2150МГц (SatTV). S7200 Deviser прекрасно работает с различным уровнем входного сигнала в диапазоне измерений: 10...120 дБмкВ (TV), 30...120 дБмкВ (SatTV). S7200 Deviser также хорошо характеризируется высокой точностью измерения уровня телевизионных сигналов с погрешностью ±1,5 дБ.
S7200 Deviser позволяет произвести полный набор измерений и анализ спектра для аналогового, цифрового и Спутникового ТВ с поддержкой различных форматов сжатия MPEG-2, MPEG-4, H.264, H.265, AVS/AVS+ с разрешением ТВ картинки 4К, 1080p, 1080i, 720p и 576i. S7200 Deviser анализатор поддерживает режимы цветности PAL, SECAM, NTSC для аналогового телевидения. S7200 Deviser поддерживает возможность установки модуля для оптических измерений 1310, 1490 и 1550нм с расширенным диапазоном измерения входной оптической мощности -50...+20дБм.
S7200 Deviser оснащен удобным, интуитивно понятным интерфейсом управления, что делает его незаменимым и надежным помощником для кабельного ТВ оператора и интернет провайдера, так как позволяет провести весь спектр измерений качества ТВ сигнала на всех узлах сети.
Особенности:
- Анализ цифрового / аналогового и цифрового Спутникового телевидения в реальном времени
- MPEG2 Анализатор транспортного потока и мониторинг через TS-ASI и RF
- Цифровые стандарты: ATV, SAT/DVB-S/S2, DVB-C/C2, DVB-T/T2, DVB-H, ATSC и ISDB-T (опции), IPTV, TS, ASI
- Поддержка различных форматов сжатия ТВ сигналов MPEG-2/ MPEG-4, H.264/ H.265, AVS/AVS+
- Поддержка различных разрешений ТВ сигналов Full-HD/HD/SD
- Высокоскоростной спектральный анализ ТВ потока: диапазон частот 5 ~ 2150 МГц при обновлении в 1200 МГц
- Легко читаемые данные на 4К дисплее, включая отображение диаграммы
- Возможность удаленного мониторинга
- Мониторинг субтитров на ТВ канале
- Анализ электронной программы передач ТВ канала
- Анализатор IPTV каналов
- Анализатор транспортного потока DVB
- Быстрый анализ спектра DVB потоков
- ЖК-дисплей на передней панели
Возможности анализатора ТВ каналов DEVISER S7200

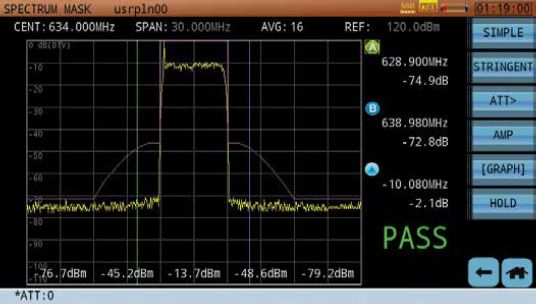

Измерение спектра ТВ сигналов
Благодаря встроенному высокоскоростному анализу спектра S7200 позволяет осуществить мониторинг качество кабельного ТВ вещания (5–1000 МГц), а также оценить качество приема спутниковых тв программ диапазона ПЧ (950–2150 МГц).
Анализатор и мониторинг транспортных потоков S7200
S7200 обеспечивает анализ, мониторинг транспортных потоков в реальном времени с различных входов: транспортных потоков MPEG через вход TS-ASI и RF. Благодаря трехуровневому мониторингу TR101 290, S7200 отображает PSI / SI и программу передач в транспортном потоке. Кроме того, S7200 выводит списки и сведения обо всех программах, запущенных в телевизионной сети или транспондере.
ТВ мониторинг в Deviser S7200
S7200 (4K) обеспечивает мониторинг аналогового и цифрового телевидения. DSP Технология позволяет декодировать несколько форматы видео.
Анализатор сигналов DVB-C2 в Deviser S7200
S7200 (4K) поддерживает стандарт DVB-C2, предоставляя измерения уровня мощности, MER, BER и измерений (включая 64, 256, 1024 и 4096QAM).
Анализ сигналов DVB-T2
S7200 анализатор поддерживает различные модуляции ТВ сигнала, такие как QPSK и 16, 64 и 256 QAM, измеряет уровень ТВ сигнала в кабеле, качество ТВ потоков MER, CBER / LBER, выводит диаграммы на экран.
Анализатор ТВ потоков DVB-C в S7200 Deviser
S7200 поддерживает стандарты J.83 Приложение A / C, производит измерение уровня ТВ потоков, MER, BER. В S7200 встроена функцию анализатора спектра векторов ошибок (EVS), чтобы быстро находить помехи, которые могут влиять на ТВ потоки под маской QAM. Инструмент EVS в частотной области помогает измерять сигналы узкополосных помех, в то время как функция EVS во временной области используется для обнаружения сигналов широкополосных помех.

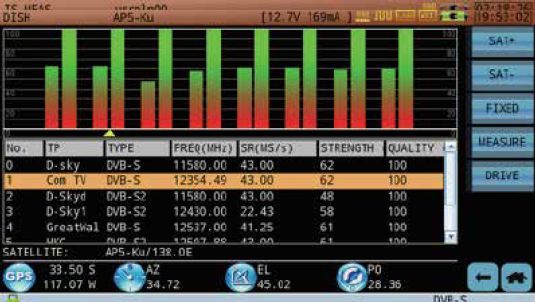

Анализатор сигналов DVB-S / S2 в Deviser S7200
S7200 (4K) поддерживает стандарт цифрового вещания DVB-S / S2, предоставляя измерения уровня мощности, MER, BER и создание диаграмм для DVB-S2, 32 APSK.
Анализатор IPTV ТВ потоков в Deviser S7200
S7200 (4K) Позволяет осуществлять мониторинг таких критически важных параметров как MDI (RFC4445) и джиттер позволяет формировать четкое представление о производительности сети.
| Спектральный анализ в Deviser S7200 4K | |
| Диапазон частот | 4 МГц ~ 1000 МГц (кабельное телевидение), 950 МГц ~ 2150 МГц (Спутниковое телевидение) |
| Диапазон частот обновления | 0 МГц ~ 1216 МГц (ТВ), 0 МГц ~ 1200 (Спутниковое ТВ) |
| Шаг частоты | 1 кГц (ТВ и Спутниковое ТВ) |
| Разрешение полосы пропускания (-3 дБ) | 30 кГц, 100 кГц, 300 кГц, 1 МГц, 3 МГц |
| Диапазон измерения уровня | -50 дБмВ ~ + 60 дБмВ (Кабельное ТВ), -30 дБмВ ~ + 60 дБмВ (Спутниковое ТВ) |
| Точность измерений | <1,5 дБ |
| Детектор измерений | Положительный пик, Отрицательный пик, Образец, Среднее |
| Контрольный уровень | -30дБмВ ~ + 60дБмВ |
| Маркеры | 2 вертикальных и 2 горизонтальных маркера |
| Измерение аналогового телевидения | |
| Стандарты | B / G, I, D / K, L / L´, M / N |
| Стандарты цвета | PAL, SECAM, NTSC |
| Шаг частоты | 10 kHz |
| Измерение HUM | 1% ~ 15% |
| C / N | > 50 дБ |
| Диапазон измерения уровня / точность | -30 дБмВ ~ + 60 дБмВ / <1,5 дБ |
| Уровень изм. | 0,1 дБ |
| Измерение DVB-C | |
| Диапазон частот | 42 ~ 1002MHz |
| Тип модуляции | 16/32/64/128/256 QAM ITU-T J.83 ANNEX A/B/C |
| Символьная скорость | 1,8 мс / с ~ 7,0 мс / с |
| Диапазон уровня мощности / точность | -30 дБмВ ~ + 50 дБмВ / ± 1,5 дБ (C / N> 20 дБ) |
| Уровень изм. | 0,1 дБ |
| MER Измерение / Точность | ~ 42 дБ / ± 2,0 дБ |
| BER | 1E-3 ~ 1E-9 |
| Диаграммы | √ |
| Измерение DVB-C2 | |
| Диапазон уровня мощности / точность | -30 дБмВ ~ + 50 дБмВ / ± 1,5 дБ (C / N> 20 дБ) |
| Защитный Интервал | 1/64, 1/128 |
| Пропускная способность | 6 МГц и 8 МГц |
| Спектр Инверсия | Авто |
| PLP | 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| PLP диаграмма | 16, 64,256, 1024, 4096QAM |
| Срезы данных | Типы 1 и 2 поддерживаются, ширина до 7,61 МГц |
| Cell ID | обнаружение |
| Идентификатор сети | обнаружение |
| C2 системный идентификатор | обнаружение |
| Измерение DVB-S / S2 | |
| Тип модуляции | QPSK, 8PSK, 16APSK, 32APSK |
| Символьная скорость | 2–45 мс / с (DVB-S), 1–45 мс / с (QPSK DVB-S2) 1–45 мс / с (8PSK DVB-S2), 1–45 мс / с (16APSK DVB-S2) 1 - 38 мс / с (32APSK DVB-S2) |
| Диапазон уровня мощности / точность | -20 - 50 дБмВ / ± 1,5 дБ (C / N> 20 дБ) |
| Уровень изм. | 0,1 дБ |
| MER Измерение / Точность | > 25 дБ / ± 2,0 дБ |
| BER | DVB-S (CBER / VBER), DVB-S2 (CBER / LBER) |
| Диаграмма | √ |
| Видео / аудио декодер | |
| Видео | MPEG-2, MPEG-4, H.264, H.265, VC-1, AVS / AVS + |
| Разрешение видео | 1080p, 720p и 576i |
| аудио | MPEG1 / 2, AAC, AAC +, DRA |
| Модуль CAM | EN50221 (DVB-CI) интерфейс PCMCIA |
| BISS | Режим 1 и режим E |
| TS-ASI вход и выход | √ |
| TS Analyzer | |
| Стандартный интерфейс | En 50083-9(DVB SPI, ASI) |
| Интерфейс DVB-ASI | 75 Ом BNC |
| DVB-ASI Часы | 270 МГц |
| Максимальная скорость передачи данных DVB-ASI | От 0 до 72 Мбит/с |
| Уровень выходного сигнала DVB-ASI | 1,0 Vp-p номинал |
| DVB-ASI возвратные потери | > 15 дБ |
| Уровень входного сигнала DVB-ASI | 800 мВ +/- 10% |
| Декодер в реальном времени | Отображение в режиме реального времени телевизионного канала (через систему CA), включая названия и номера программ, информацию о провайдере, а также видео и аудио PID |
| TR101290 Мониторинг с приоритетом 1, 2 и 3 | TR 101 290 Мониторинг в реальном времени с приоритетом 1/2/3, не включая параметры, связанные с проверкой буфера |
| Базовая информация | Подсчитывает PID % в зависимости от типа потока. Видео, аудио, PSI / SI и нулевые пакеты. |
| Список PID | Отображает все PID в текущем потоке |
| Информация о программе | Отображает подробную информацию о незашифрованных программах, включая разрешение видео и степень сжатия звука. |
| PCR-мониторинг | Рассчитывает интервал PCR и точность PCR |
| Список PSI / SI | Отображает информацию PSI / SI в древовидном формате. Включает PAT, PMT и CAT. (NIT, SDT, RST, TDT, EIT только по выбору) |
| Информационные программы | Электронная программа передач |
| PID Capture | Захватывает определенный PID по типу: видео, аудио, PSI (PAT, PMT, NIT, TDT, RST, SDT, EIT) Отображает в формате HEX |
| Анализ IPTV | |
| Протокол | UDP, RTP |
| Тип транспорта | MPEG-2 TS через IP |
| Тип трансляции | Unicast, Multicast |
| Максимальная скорость потока Unicast | <20 Мбит |
| Максимальная скорость многоадресной передачи | <50Mbps |
| Измерение оптической мощности | |
| Длина волны измерения | 1310 нм, 1490 нм, 1550 нм |
| Диапазон измерений | -50дБм ~ 27дБм |
| Точность | ± 0,17 дБ (± 3%) |
| Линейность | 0.07dB / 10дБ |
| Разрешение | 0.01dBm |
| Интерфейс | (FC \ SC \ ST) / APC оптический адаптер |
| Оптический приемник | |
| Динамический диапазон конверсии | <+ 10dBm |
| Кабельное ТВ | От 65 МГц до 1000 МГц |
| Спутниковое ТВ IF-Bи | От 950 МГц до 2150 МГц |
| Интерфейс | |
| ВЧ вход | 75Ω F (кабельное телевидение); SMA 50 Ом (DVB-T / T2 / ATSC / ISDB-T / DTMB) |
| Видео / Аудио вход / выход | 3,5-мм многополюсный разъем |
| USB | 1 USB 3.0 |
| LAN | 2 100/1000 Мбит / с: RJ45 |
| CAM | 1 PCMCIA |
| TS-ASI вход / выход | 2 75 Ом BNC |
| Вход питания постоянного тока | 12 В / 5 А |
| Вход GPS | USB-ключ |
| Общие настройки | |
| Экран | 7-дюймовый TFT LCD 800 × 480 пикселей, емкостный сенсорный экран |
| Внешний адаптер переменного тока | Вход: AC 100 - 240 В / 50-60 Гц, Выход: DC 12 В / 5 А |
| Аккумулятор | Li-ion, 7,4 В / 13 Ач |
| Время заряда | около 5 часов |
| Время работы от батареи | > 5 часов |
| Дистанционное питание | 13/15/18/24 В, макс. 5 Вт |
| Управляющие сигналы 22 кГц | DiSEqC 1.2 и SaTCR |
| Размер (Ш × В × Д) | 253 мм × 194 мм × 84 мм |
| Вес | Около 2,4 кг |
| Рабочая Температура | -10 ° C ~ + 50 ° C |
 option 1_SW_DVB-C2_S7200
|
Опция анализатора сигналов стандарта DVB-C2 для S7200 (программная, код активации). |
| option 2_HW_SATA_S7200 |
Опция Serial AT Attachment Disk 32G для S7200 (аппаратная, заводская установка). |
| option 3_HW_CAM_S7200 |
Опция CAM модуля для S7200 (аппаратная, заводская установка). |
| option 4_SW_TS analyzer_S7200 |
Опция TS анализатора сигналов для S7200 (программная). |
| option 5_HW_OM_S7200 |
Опция измерения мощности оптических сигналов для S7200 (аппаратная, заводская установка). |
| option 6_SW_IPTV_S7200 |
Опция анализатора сигналов IPTV для S7200 (программная). |
| option 7_SW_WiFi_S7200 |
Опция Wi-Fi анализатора для S7200 (программная). |
