9775
Производитель: Johansson
Описание:

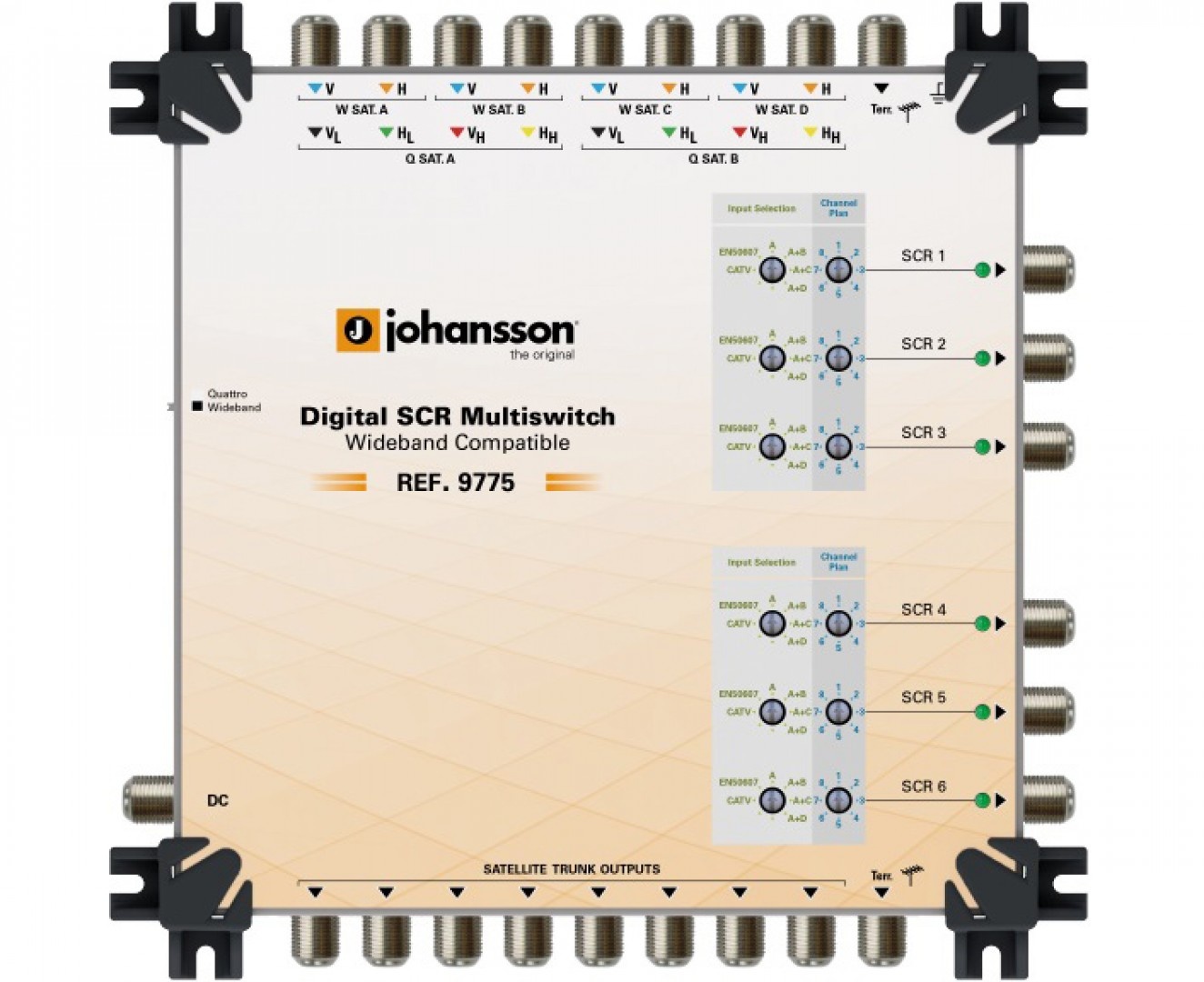

Мультисвитч DSCR каскадируемый 8 SAT + 1 TERR вх/ вых (актив), 6 RF SCR вых/60 абонентов
Мультисвитч DSCR каскадируемый 8 SAT + 1 TERR вх/ вых (актив), 6 RF SCR вых/60 абонентов.
Технология One Liner Technology (OLT) обеспечивает доставку трансляции cпутниковых программ для нескольких пользователей по одному коаксиальному кабелю, и устраняет необходимость в прокладке кабеля к каждому приемному устройству.
Особенности:
- 8 спутниковых и 1 эфирный вход;
- Это позволяет использовать 2 quattro LNB или 4 twin LNB;
- Имеется возможность переключения LNB кля каждого выхода;
- 6 RF выходов SCR имеют по 10 пользовательских диапазонов;
- Все выходы активные;
- Выходная мощность на dSCR канал 86 dBµV с АРУ
|
Входы |
||
|---|---|---|
|
Тип входа |
- |
SAT: 8 |
|
Частотный диапазон |
MHz |
SAT: 290 - 2340 |
|
Входной уровень |
dBµV |
SAT-Universal: 58 to 108 |
|
Return loss IN/OUT |
dB |
SAT: -10 |
|
Insertion loss |
dB |
SAT: 2 |
|
SAT positions |
- |
Wideband: 4 |
|
Supported LNB types |
- |
quattro (LO: 9750/10600) |
|
Выходы |
||
|
Тип выходов |
- |
SAT: 8 |
|
Выходная мощность на dSCR канал |
dBµV |
86 (AGC controlled) |
|
Output return loss |
dB |
10 |
|
Trunk insertion loss |
dB |
SAT.: -2 |
|
TERR output loss |
dB |
-20 or -8 (switchable) |
|
SCR channels (10 users/output) |
MHz |
Configurable between 950 and 2150 |
|
Supported standards |
- |
EN50494 / EN50607 / BskyB |
|
Основные физические характеристики |
||
|
Trunk termination DC blocked required |
Ohm |
75 (SAT & TERR) |
|
DC supply to SAT trunks from power adapter |
V |
20 |
|
DC supply from SAT trunks |
V |
20 |
|
Max LNB current /LNB |
mA |
500 |
|
DC jack 2,1mm |
V |
20 |
|
F con DC input |
V |
20 |
|
DC power from output port |
- |
Yes |
|
Consumption |
W |
24 |
|
Dimensions |
mm |
220 x 220 x 50 |
|
Operating temperature |
°C |
-20 to 50, indoor housing |
