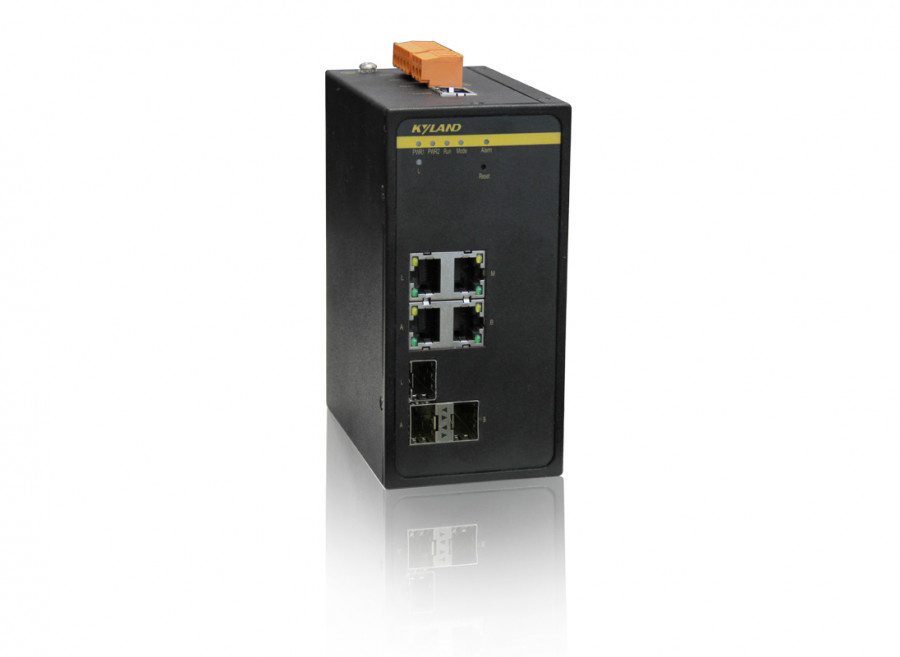

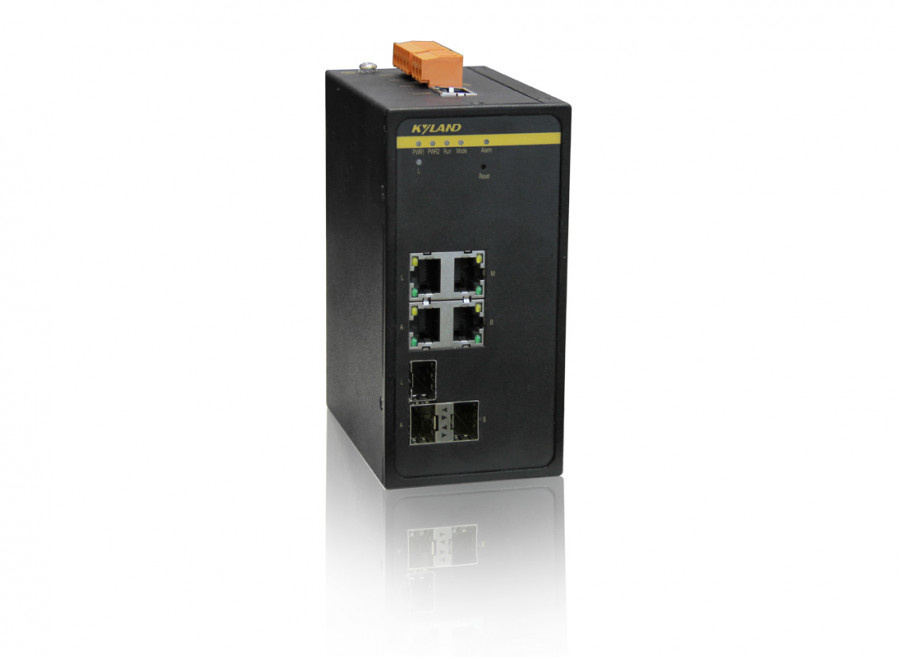

Ruby3A-3G-L2-L2
Производитель: Kyland
Описание:
Промышленный управляемый коммутатор L2 Redbox: 3*100/1000M Сombo порта, PRP/HSR, IEEE 1588v2 (PTP), два входа питания 24-48VDC(18-72VDC)
Коммутаторы серии Ruby3А специально разработаны для промышленных сетей, реализующих как PRP (параллельное резервирование) так и HSR (бесшовное резервирование), в соответствии с IEC62439-3. Устройство обеспечивает максимальную надежность сети с нулевым временем восстановления сетевых сбоев. Полное аппаратное решение Full FPGA (Field-Programmable Gate Array) позволяет Ruby3А иметь низкую латентность переключения, а PRP / HSR, выбирается с помощью программного обеспечения с той же аппаратной платформы. Надежная работа в синхронизированных сетях в соответствии с IEEE 1588v2.
Особенности:
- Надежная работа в сетях с нулевой потерей пакетов и нулевым временем восстановления связи;
- Поддержка как PRP (IEC62439-3-4) так и HSR (IEC62439-3-5);
- Полное FPGA аппаратное решение с низкой латентностью переключения;
- Выбор протокола PRP / HSR настраивается с помощью программного обеспечения с той же аппаратной платформы;
- Точность синхронизации в соответствии с IEEE 1588v2;
- Имеет 3 х 1000Base-X, 100Base-FX, SFP или 3 х 100/1000Base-T(X), RJ45 Сombo порта;
- Превышает IEC61850-3 и IEEE1613;
- Сертификация CE, FCC, UL508 Class1 div2;
- Рабочая температура: от -40 до 85°C
| Программные и функциональные возможности | |
| Резервирование | HSR со временем востановления 0 ms. PRP со временем востановления 0 ms. PRP/HSR (Порты А/В) Режим "Quadbox mode" |
| Управление и настройка | WEB управление через порт Console Поддержка Telnet* Поддержка Manage VLAN SNMPv1/v2c SNMPv3* RMON* LLDP* DHCP client* Поддерживается обновление ПО Support configuration upload/download ПоддержкаFTP/TFTP* Поддержка Syslog Поддержка Alarm Поддержка DDM* Поддержка Cable test* |
| Синхронизация | PTPv2(IEEE1588-2008) transparent precision<1us Support power profile (IEC 61850-9-3 2016)* NTP* SNTP* |
| Безопасность | Support SSH Support SFTP* Support SSL* Support user grading* |
| MMS server* | Support IEC61850 MMS server* |
| * | Разрабатываемые функции (актуальность внедрения спрашивайте у менеджеров)! |
| Основные характеристики | |
| Сетевые стандарты | IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX?100Base-FX) IEC62439-3-5(HSR, Edition 3.0 update ready) IEC62439-3-4(PRP, Edition 3.0 update ready) |
| Интерфейсы | Gigabit ports? 1000Base-X, 100Base-FX, SFP port 100/1000Base-T(X), RJ45 port Console port?RS232,RJ45 Alarm contact? 3-pin 5.08mm-spacing plug-in terminal block, 250 VAC/220 VDC Max, 2 A Max, 60 W Max |
| LED индикация | LED on front panel? Running LED: Run Alarm LED: Alarm Power LED: PWR1, PWR2 Local port link LED: L HSR/PRP mode LED:Mode Port LED?Link/ACT |
| Кномка перезагрузки | Сброс: поддерживает перезагрузку системы |
| Питание и потребление | Входное питание? 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) Клеммы для кабеля питания? 5-pin 5.08 mm-spacing plug-in terminal block?L2? 3-pin 7.62 mm-spacing plug-in terminal block?HV? Потребление?<8W Защита от перегрузки?Поддерживается Защита от обратного подключения?Поддерживается Защита от избыточности?Поддерживается |
| Физические характеристики | Housing?Metal Cooling?Natural cooling, fanless Protection Class?IP40 Dimensions(WxHxD)?66×135×107.5 mm (2.60×5.31×4.23 in.) Weight?1.25Kg (2.756pound) Mounting?Din-rail or panel mounting |
| Условия окружающей среды | Рабочая температура: -40°C to +85°C (-40°F to 185°F) Температура хранения: -40°C to +85°C (-40°F to 185°F) Относительная влажность: 5% - 95% (non-condensing) |
| Гарантия и срок службы | MTBF?351889 ч Гарантия?5 лет |
| Соответствие | |
| Промышленные стандарты | EMI?FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS? IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(common mode conduction) 30V(cont.),300V(1s) Machinery? IEC60068-2-6 (vibration) IEC60068-2-27 (shock) IEC60068-2-32 (free fall) |
|
Модель |
Описание |
|
Ruby3A-3G-HV |
3x1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo port; питание 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) |
|
Ruby3A-3G-L2-L2 |
3x1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo port; питание 24-48VDC(18-72VDC)с резервированием |
| Аксессуары | Описание |
| Gigabit SFP module | See the selection table of industrial gigabit SFP module. |
| 100M Fiber SFP Module | See the selection table of industrial 100M Fiber SFP module. |
| DT-FCZ-RJ45-01 | Single-port RJ45 dust plug |
| DT-BGAZ-09 | Panel mounting board |
