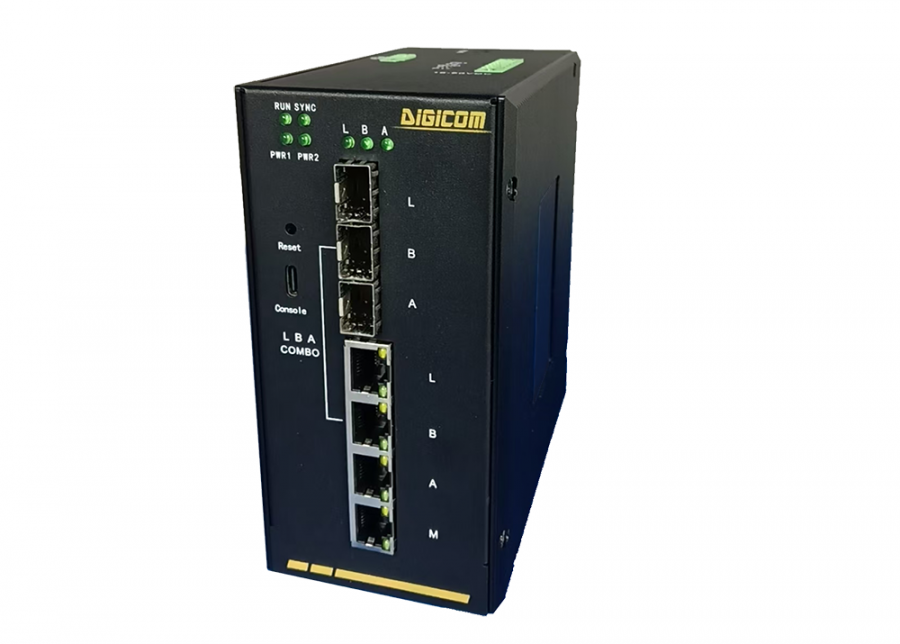

Name: IRID2503T-3G-HV
Brand: Digicom

Продукция

По Типу

По Производителю

Производитель: Digicom

Описание:

Промышленный управляемый коммутатор L2 Redbox: 3*100/1000M Сombo порта, PRP/HSR, IEEE 1588v2 (PTP), один вход питания 100-240VAC, 50/60Hz; 110-220VDC (85-264VAC/77-300VDC)

Коммутатор IRID2503T-3G-HV представляет собой высоконадежное промышленное сетевое устройство, специально разработанное для построения отказоустойчивых систем автоматизации с нулевой потерей пакетов (Zero Packet Loss). Устройство реализует протоколы резервирования PRP (Parallel Redundancy Protocol) и HSR (High Availability Seamless Redundancy) в соответствии со стандартом IEC 62439-3.

Благодаря использованию полного аппаратного решения на базе FPGA (Field-Programmable Gate Array), коммутатор обеспечивает поддержку обоих протоколов на одном оборудовании при чрезвычайно низкой задержке передачи данных. Встроенная поддержка протокола точного времени IEEE 1588v2 (PTP) гарантирует высокоточную синхронизацию часов в сетях HSR/PRP, что критически важно для задач релейной защиты и управления.

Ключевые особенности

Высокая доступность сети: полная реализация протоколов резервирования PRP (согласно IEC 62439-3-4) и HSR (согласно IEC 62439-3-5) для обеспечения бесшовной избыточности и нулевой потери пакетов.
Универсальные порты ввода-вывода: комбинированные порты (SFP/RJ45) для гибкого подключения к кольцевым топологиям HSR или параллельным сегментам PRP.
Аппаратная обработка: использование технологии FPGA для реализации функций коммутации и протоколов резервирования, что минимизирует задержки и повышает производительность.
Точная синхронизация времени: встроенная аппаратная поддержка протокола IEEE 1588v2 (PTP) для синхронизации устройств в реальном времени.
Гибкость конфигурации: поддержка режима работы Quadbox для сложных сценариев резервирования.
Удобство обслуживания: выделенный порт для внеполосного управления (out-of-band management port) для независимой настройки и мониторинга устройства.
Промышленная надёжность: соответствие стандартам IEC 61850-3 (требования к оборудованию подстанций), IEC 61850-8-1 (MMS) (протокол передачи данных) и IEEE 1613 (требования к защите от внешних воздействий).

Коммутатор IRID2503T-3G-HV является оптимальным решением для построения высоконадёжных промышленных сетей, требующих бескомпромиссной доступности, минимальной задержки и точной временной синхронизации, полностью отвечая требованиям современных стандартов энергетической и промышленной автоматизации.

Характеристики	Описание
Интерфейсы	3*Combo порта 100/1000M (SFP/RJ45)
Выводы аварийной сигнализации	3-контактная клеммная колодка с шагом 5,08 мм
Технологии резервирования	PRP, время восстановления после сбоя 0 мс
	HSR, время восстановления после сбоя 0 мс
	Сопряжение PRP/HSR
Управление и обслуживание	Управление через консоль, веб-интерфейс и Telnet
	SNMPv1/v2/v3
	LLDP
	DHCP-клиент
	Обновление программного обеспечения
	Загрузка/скачивание конфигурации
	FTP
	Syslog
	Аварийная сигнализация по портам и аварийная сигнализация по использованию памяти/процессора
	Тестирование кабелей
Синхронизация	PTPv2 (IEEE1588-2008) TC, точность синхронизации до 1 мкс
	NTP
	SNTP
Безопасность	SSH
Безопасность	SFTP
Стандарты	IEEE 802.3ab(1000Base-T)
	IEEE 802.3z(1000Base-SX/LX)
	IEEE 802.3u (100Base-TX and 100Base-FX)
	IEC62439-3-5(HSR)
	IEC62439-3-4(PRP)
	IEEE1588v2 (PTP)
Светодиодная индикация	Индикатор питания: PWR
	Индикатор работы: Run
	Индикатор предупреждения: Alarm
	Индикатор локального интерфейса: L
	Индикатор рабочего режима HSR/PRP: Mode
	Индикатор порта: Link/ACT
Кнопка "Сброс"	Есть
Питание
Потребляемая мощность	<8 Вт
Напряжение питания	110-240VAC, 50/60Hz, 110-220VDC (85-264VAC/77-300VDC)
Подключение питания	5-контактная клеммная колодка с шагом 5,08 мм
Защита электропитания	Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току,
Резервирование питания	Нет
Физические характеристики
Корпус изделия	Металлический
Охлаждение	Естественное охлаждение, без вентиляторов
Класс защиты	IP40
Габариты (ДхВхГ)	60x140x146 мм
Вес	1.3 кг
Способ установки	на DIN-рейку, настенный
Наработка на отказ	300000 ч.
Гарантия	5 лет
Сертификаты
	CE, FCC
	EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2
	IEC61850-3, IEEE1613
	IEC 62368-1, EN 62368-1
	EN 50121-4
Электромагнитная совместимость (EMC)
Электромагнитные помехи (EMI)	FCC CFR47 Часть 15,EN55022/CISPR22,Class A
Электромагнитная восприимчивость (EMS)	IEC61000-4-3(RS):10V/m (80~2000MHz)
	IEC61000-6-2 (Общий промышленный стандарт)
	IEC61000-4-4(EFT): Кабель питания: ±4кВ, Кабель данных: ±2кВ
	IEC61000-4-16(передача синфазного сигнала): 30В, 300В (1с)
	IEC61000-4-2(ESD): ±8кВ контактный разряд, ±15кВ воздушный разряд
	IEC61000-4-6(передача радиочастот): 3В (10кГц-150кГц); 10В (150кГц~80МГц)
	IEC61000-4-8(магнитное поле силовой частоты): 100А/м, 1000А/м, 1-3с
	IEC61000-4-5(перенапряжение): Силовой кабель: CM±4kV/DM±2kV, кабель данных: ±2kV

Механические воздействия	Вибрация: IEC60068-2-6
	Удар: IEC60068-2-27
	Падение: IEC60068-2-32
Требования к окружающей среде
Рабочая температура	от -40 до +85°C.
Температура для хранения	от -40 до +85°C.
Относительная влажность	от 5 до 95% (без конденсации).

Артикул	IRID2503T-Ports-PS1-PS2
Кодификатор	Обозначение	Описание
Ports: Порты	3G	4*100/1000M Combo порта
PS1, PS2: Источник питания	HV	100-240VAC, 50/60Hz; 110-220VDC (85-264VAC/77-300VDC)
PS1, PS2: Источник питания	L2	24-48VDC(18-72VDC)

Артикул	Описание
IRID2503T-3G-HV	Промышленный управляемый коммутатор L2 Redbox: 3*100/1000M Сombo порта, PRP/HSR, IEEE 1588v2 (PTP), один вход питания 100-240VAC, 50/60Hz; 110-220VDC (85-264VAC/77-300VDC)

Другие модели серии

Артикул	Описание
IRID2503T-3G-HV-HV	Промышленный управляемый коммутатор L2 Redbox: 3*100/1000M Сombo порта, PRP/HSR, IEEE 1588v2 (PTP), два входа питания 100-240VAC, 50/60Hz; 110-220VDC (85-264VAC/77-300VDC)
IRID2503T-3G-L2-L2	Промышленный управляемый коммутатор L2 Redbox: 3*100/1000M Сombo порта, PRP/HSR, IEEE 1588v2 (PTP), два входа питания 24-48VDC(18-72VDC)
