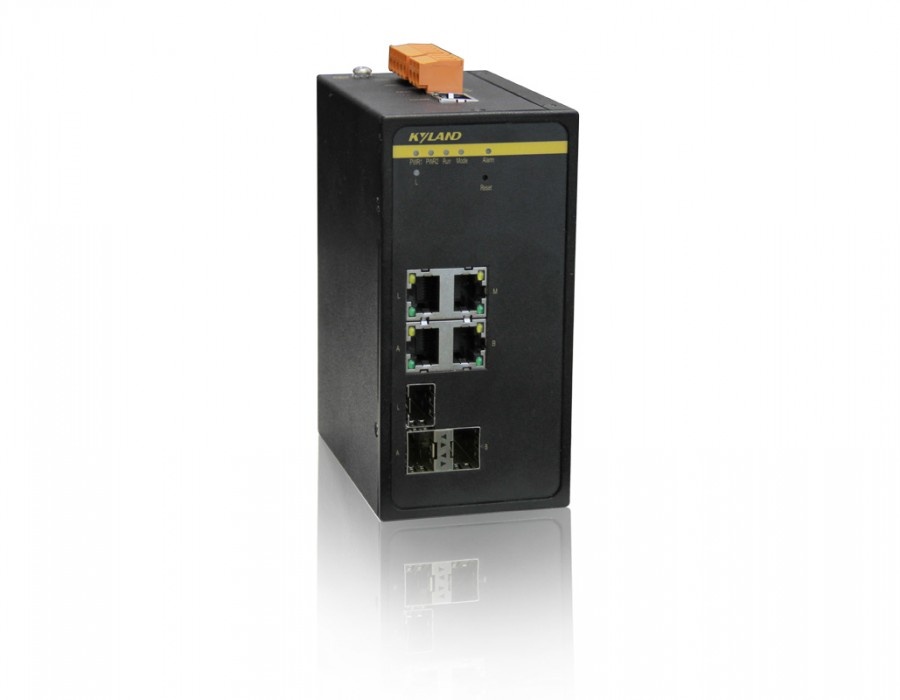

Ruby3A

Производитель: Kyland

Описание:

Управляемый 3-х портовый коммутатор с PRP / HSR или Redbox (Redundancy Box)

Новые коммутаторы серии Ruby3А специально разработаны для промышленных сетей, реализующих как PRP (параллельное резервирование) так и HSR (бесшовное резервирование), в соответствии с IEC62439-3. Устройство обеспечивает максимальную надежность сети с нулевым временем восстановления сетевых сбоев. Полное аппаратное решение Full FPGA (Field-Programmable Gate Array) позволяет Ruby3А иметь низкую латентность переключения, а PRP / HSR, выбирается с помощью программного обеспечения с той же аппаратной платформы. Надежная работа в синхронизированных сетях в соответствии с IEEE 1588v2.

Особенности:

Надежная работа в сетях с нулевой потерей пакетов и нулевым временем восстановления связи;
Поддержка как PRP (IEC62439-3-4) так и HSR (IEC62439-3-5);
Полное FPGA аппаратное решение с низкой латентностью переключения;
Выбор протокола PRP / HSR настраивается с помощью программного обеспечения с той же аппаратной платформы;
Точность синхронизации в соответствии с IEEE 1588v2;
Имеет 3 х 1000Base-X, 100Base-FX, SFP или 3 х 100/1000Base-T(X), RJ45 Сombo порта;
Превышает IEC61850-3 и IEEE1613;
Сертификация CE, FCC, UL508 Class1 div2;
Рабочая температура: от -40 до 85°C

Программные и функциональные возможности
	Резервирование	HSR со временем востановления 0 ms. PRP со временем востановления 0 ms. PRP/HSR (Порты А/В) Режим "Quadbox mode"
	Управление и настройка	WEB управление через порт Console Поддержка Telnet* Поддержка Manage VLAN SNMPv1/v2c SNMPv3* RMON* LLDP* DHCP client* Поддерживается обновление ПО Support configuration upload/download ПоддержкаFTP/TFTP* Поддержка Syslog Поддержка Alarm Поддержка DDM* Поддержка Cable test*
	Синхронизация	PTPv2(IEEE1588-2008) transparent precision<1us Support power profile (IEC 61850-9-3 2016)* NTP* SNTP*
	Безопасность	Support SSH Support SFTP* Support SSL* Support user grading*
	MMS server*	Support IEC61850 MMS server*
	*	Разрабатываемые функции (актуальность внедрения спрашивайте у менеджеров)!
Основные характеристики
	Сетевые стандарты	IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3u(100Base-TX?100Base-FX) IEC62439-3-5(HSR, Edition 3.0 update ready) IEC62439-3-4(PRP, Edition 3.0 update ready)
	Интерфейсы	Gigabit ports? 1000Base-X, 100Base-FX, SFP port 100/1000Base-T(X), RJ45 port Console port?RS232,RJ45 Alarm contact? 3-pin 5.08mm-spacing plug-in terminal block, 250 VAC/220 VDC Max, 2 A Max, 60 W Max
	LED индикация	LED on front panel? Running LED: Run Alarm LED: Alarm Power LED: PWR1, PWR2 Local port link LED: L HSR/PRP mode LED:Mode Port LED?Link/ACT
	Кномка перезагрузки	Сброс: поддерживает перезагрузку системы
	Питание и потребление	Входное питание? 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) Клеммы для кабеля питания? 5-pin 5.08 mm-spacing plug-in terminal block?L2? 3-pin 7.62 mm-spacing plug-in terminal block?HV? Потребление?<8W Защита от перегрузки?Поддерживается Защита от обратного подключения?Поддерживается Защита от избыточности?Поддерживается
	Физические характеристики	Housing?Metal Cooling?Natural cooling, fanless Protection Class?IP40 Dimensions(WxHxD)?66×135×107.5 mm (2.60×5.31×4.23 in.) Weight?1.25Kg (2.756pound) Mounting?Din-rail or panel mounting
	Условия окружающей среды	Рабочая температура: -40°C to +85°C (-40°F to 185°F) Температура хранения: -40°C to +85°C (-40°F to 185°F) Относительная влажность: 5% - 95% (non-condensing)
	Гарантия и срок службы	MTBF?351889 ч Гарантия?5 лет
	Соответствие
	Промышленные стандарты	EMI?FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS? IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(common mode conduction) 30V(cont.),300V(1s) Machinery? IEC60068-2-6 (vibration) IEC60068-2-27 (shock) IEC60068-2-32 (free fall)

Модель	Описание
Ruby3A-3G-HV	3x1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo port; питание 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)
Ruby3A-3G-L2-L2	3x1000Base-X, 100Base-FX, 100/1000Base-T(X) Combo port; питание 24-48VDC(18-72VDC)с резервированием

Аксессуары	Описание
Gigabit SFP module	See the selection table of industrial gigabit SFP module.
100M Fiber SFP Module	See the selection table of industrial 100M Fiber SFP module.
DT-FCZ-RJ45-01	Single-port RJ45 dust plug
DT-BGAZ-09	Panel mounting board
