Прием цифрового спутникового и эфирного телевидения с помощью устройств нового поколения DSCR MULTISWITCH c технологией OLT

Устройства с технологией One Liner Technology (OLT)

Технология One Liner Technology (OLT) обеспечивает доставку трансляции cпутниковых программ для нескольких пользователей по одному коаксиальному кабелю, и устраняет необходимость в прокладке кабеля к каждому приемному устройству.
Tехнология распределительной трансляции по одному кабелю обеспечивает независимую настройку во всем диапазоне спутникового приема для каждого тюнера.
Европейский стандарт для распределения спутниковых сигналов по одному коаксиальному кабелю CENELEC EN50494 разработан консорциумом во главе с SES и был принят в 2007 году. Специальные маршрутизирующие устройства Single Cable Router (SCR) предназначены для работы по технологии OLT. Cигналы со всех четырех Кu-поддиапазонов (LH, HH, LV, HV) 950-2150 МГц, усиливаются и преобразуется с понижением в L-диапазон, и далее транслируются на своей частоте для каждого пользователя (всего 3/4 частоты (EN50494) для SCR и 16 частот для DSCR (EN50607)).

Мультисвитчи с технологией OLT

Мультисвитч с технологией OLT (One Liner Technology) позволяет доставлять спутниковый сигнал одновременно нескольким пользователям (до 16) по одному кабелю.

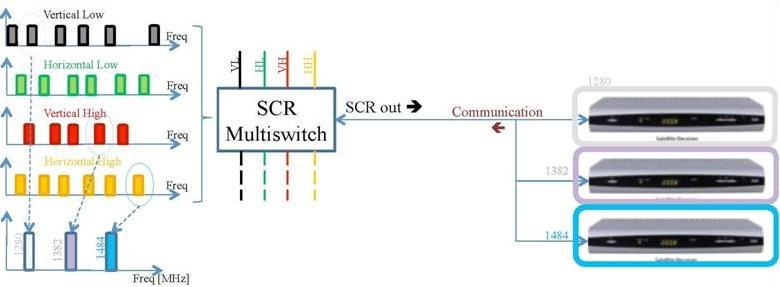

С помощью специального софта, устройство раскладывает принимаемые программы на разные частоты и транслирует каждому ресиверу/абоненту свою выбранную программу.
В обычных системах индивидуального спутникового приема, один коаксиальный кабель необходим для подключения каждого ресивера/абонента. Во многих случаях существует возможность проложить только один кабель до места установки рессивера, что затрудняет подключение к конвертору LNB сразу несколько пользователей. Использование патентованной технологии One Liner Technology (OLT) дает возможность подключать несколько пользователей по одному коаксиальному кабелю. Johansson имеет целую линейку продуктов с технологией One Liner Technology (OLT) со встроенными DiSEqC переключателями

Основные особенности DSCR мультисвитчей:

До 16 абонентов (Своя программа у каждого из 16-ти абонентов) на один отвод мультисвитча;
Экономия кабеля в распределительной системе;
Возможность увеличения кол-ва абонентов без прокладки дополнительных кабелей непосредственно к устройству;

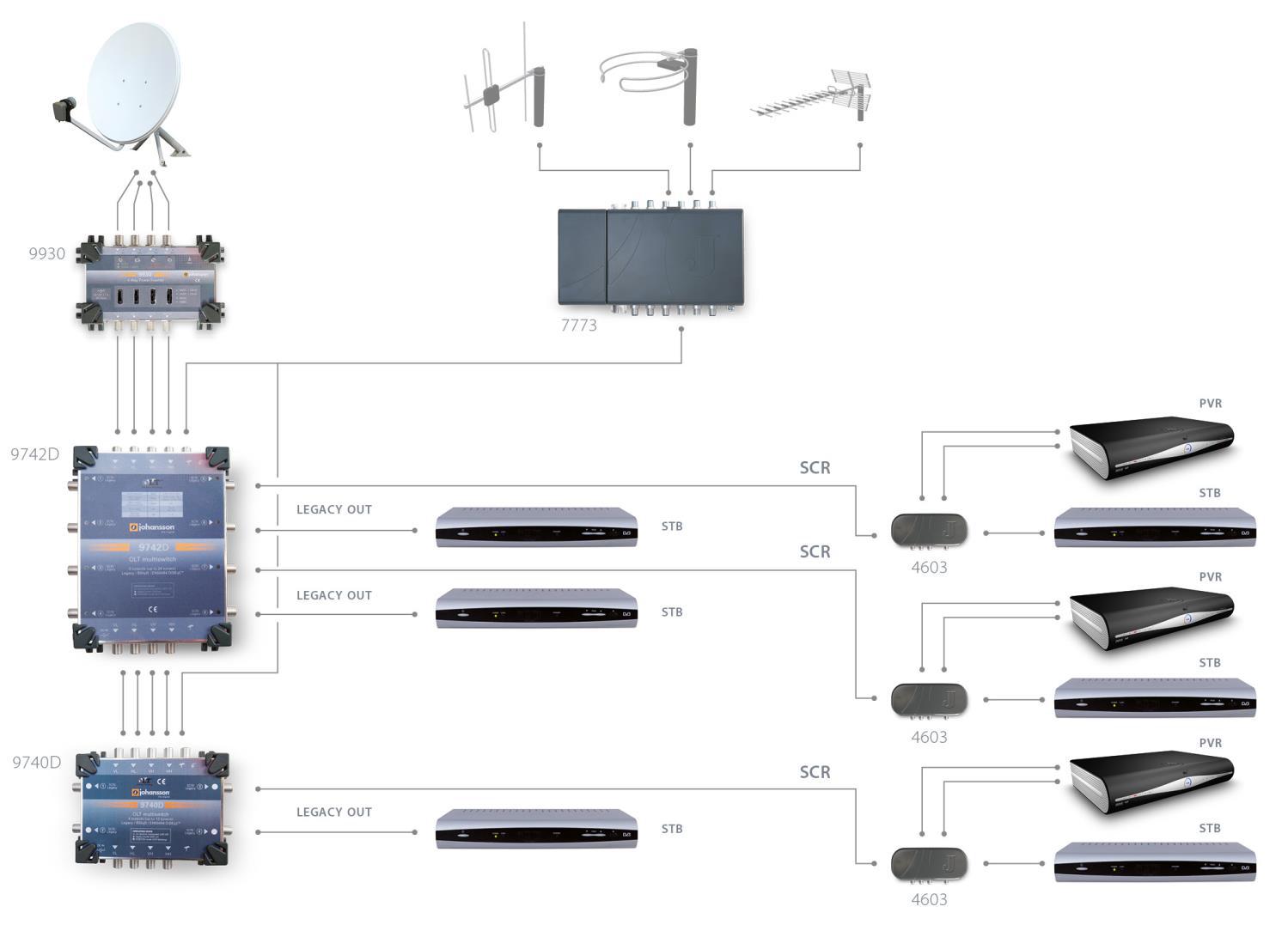

Типовые схемы включения:
