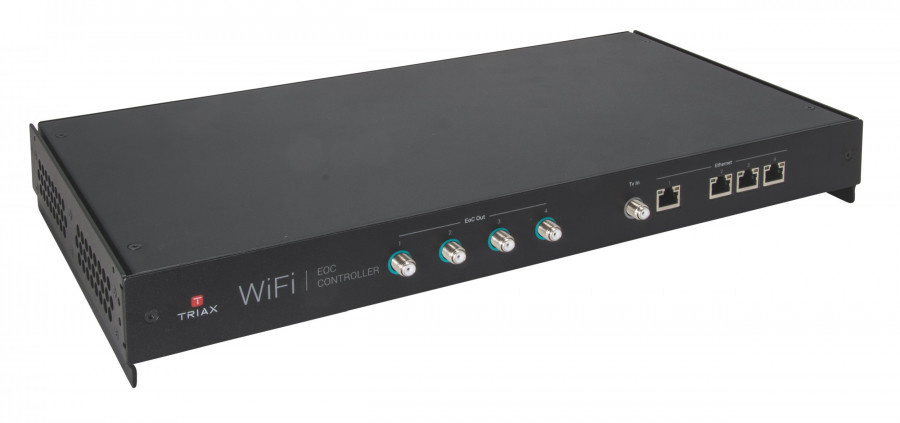

EoC controller (64/4)

Производитель: Triax

Код: 383103

Описание:

Контроллер EoC на 64 точки доступа

Общая информация
Характеристики

Контроллер EoC используется в качестве основного устройства для управления конечными точками WI-FI (до 64 шт.) в системе EoC. Контроллер работает как Ethernet коммутатор L2, а также как медиаконвертер из Ethernet в коаксиальный кабель и обратно в Ethernet, позволяя использовать один и тот же коаксиальный кабель для передачи телевидения и данных. При условии, что сигналы G.hn и TV располагаются в диапазонах частот, указанных ниже.

Особенности:

Передача данных G.hn в диапазоне 1 ... 200 МГц
Трансляция ТВ в диапазоне 300 ... 862 МГц
Встроенный 4x портовый Ethernet коммутатор
4 коаксиальных выхода EoC
1 коаксиальный вход RF
Поддерживает VLAN

CHARACTERISTICS
EAN Number	5702663831032
Traffic Management	VLAN: Portbased VLAN (802.1Q) Client Isolation (guest mode): Per SSID/VLAN Multicast: IGMP/MLD
Crosstalk TV IN - EoC OUT	> 51 (@200MHz) dB
Input level	< 115 (TV) dBµV
Output level	100 (G.hn) dBµV
FREQUENCY
Frequency Range G.hn	2...200 MHz
Frequency Range TV	300...862 MHz
LOSS
Through Loss TV/EoC IN - TV/EoC OUT	< 10 (300...862MHz) dB
Through Loss EoC OUT - EoC Ana. Frontend	< 4.5 (@2...200MHz) dB
RETURN LOSS
Return Loss EoC OUT	> 10 dB
Return Loss OUT	> 10 dB
Return Loss TV	> 10 dB
ELECTRICAL
Impedance	75 ?
OPERATIONAL
Ethernet Interface	10/100/1000
G.hn Standard	G.hn Wave 2 ITU-T G.9960 / ITU-T G.9963 (G.hn PHY) G.9962 (MAC & DLL)
AC Supply voltage	230 @50Hz 0.06A VAC
Power Consumption (typ.)	10...25 W
External PSU	Included
Temperature - operating	0...50 °C
Humidity - operating	5...95 %
CONNECTORS
Connector IN	F-female
Connector LAN	RJ45 female
Connector OUT	F-female
MECHANICAL
19" Rack mount	1 HE,U
Dimensions product (H x D x W)	45x220x430 mm
Packing QTY	1
Packaging Height	0,073 m
Packaging Width	0,463 m
Packaging Depth	0,245 m
Packaging Volume	0,008 m3
Net Weight	4,044 kg
Tara Weight	0,263 kg
Total Weight	4,307 kg
