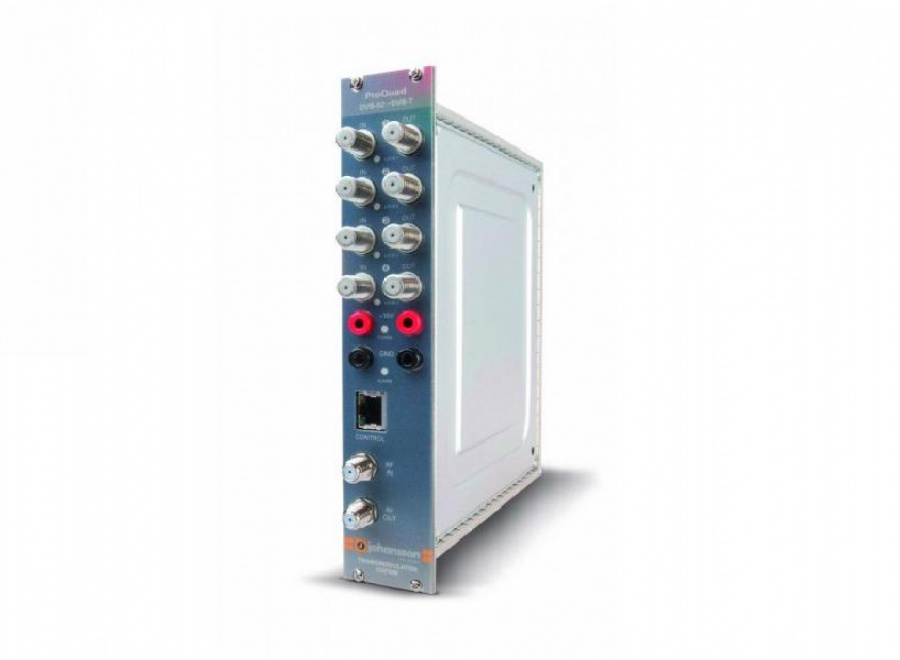

5302S - ProQuad QPSK -> COFDM 8

Производитель: Johansson

Описание:

4 спутниковых входа / 4 тюнера (с 4-х транспондеров) / 1 COFDM мультиплекс / до 8 программ

Общая информация
Характеристики

Tрансмодулятор QPSK-COFDM (DVB-S2 to DVB-C).

Основные характеристики:

4-тюнера (прием с 4-х транспондеров на модуль);
4 спутниковых входа для приема четырех спутниковых диапазонов;
встроенный мультисвич позволяет гибко группировать спутниковые программы в COFDM мультиплекс;
обработка и распределение до 8 программ с каждого модуля;
простая настройка с помощью встроенного веб-сервера или специализированного программного обеспечения UUI;
возможность удаленного доступа.

Вход: QPSK (DVB-S2)
Кол-во входов	-	4 с 4 активным проходными выходами (± 0 dB)
Тюнер	-	4 тюнера (4 мультиплекса)
Диапазон входных частот	MHz	950-2150
Вхдной уровень	dBm	-55 to -25
Ширина полосы пропускания	MHz	36
Модуляция	-	DVB-S2: QPSK, 8-PSK DVB-S: QPSK
LNB питание (DC+тон)	V	13/18 + 22kHz
LNB ток на входе	mA	max. 150
Выход: COFDM (DVB-T)
Кол-во выходов	-	1 с 1 проходом (потери max 1,5 dB)
Диапазон выходных частот	MHz	47-862 (VHF-UHF)
Мультиплексы	-	1
Ширина полосы пропускания	MHz	6/7/8
Модуляция	-	QPSK, 16-QAM, 64-QAM
OFDM режим	-	2K
Прямая корекция ошибок (FEC)	-	1/2, 2/3, 3/4, 5/6, 7/8
Защитный интервал	-	1/4, 1/8, 1/16, 1/32
Выходной битрейт/mux	Mbps	up to 31,7
Модуляция Error Rate (MER)	dB	40
Спектральная инверсия	-	да
Выходной уровень	dBµV	68 to 83 (adjustable)
CI-слот	-	no
Обработка	-	до 32 программ
Общие характиристики
Разъем выход RF	-	RF: 4 x "F" коннектор
Разъем управления	-	Управление: RJ-45 (Ethernet)
Разъем питания	-	DC: banana sockets
Напряжение питания	VDC	15
Ток потребления	A	1,5
Рабочая температура	°C	0 to +40
Габариты	-	5 RU x 8 TE x 195 mm

Габариты

Dimensions of product (mm):	5 RU x 8 TE x 195 mm
Product(s) per box:	1
Dimensions of box (mm):	256 x 240 x 54
Product weight (kg):	1,9
EAN-13 code product:	2053029100013
Products per cardboard:	5
Cardboard dimensions (mm):	344 x 286 x 245
Cardboard weight (kg):	10
EAN-13 code packaging:	2553029100056
Products per pallet:
